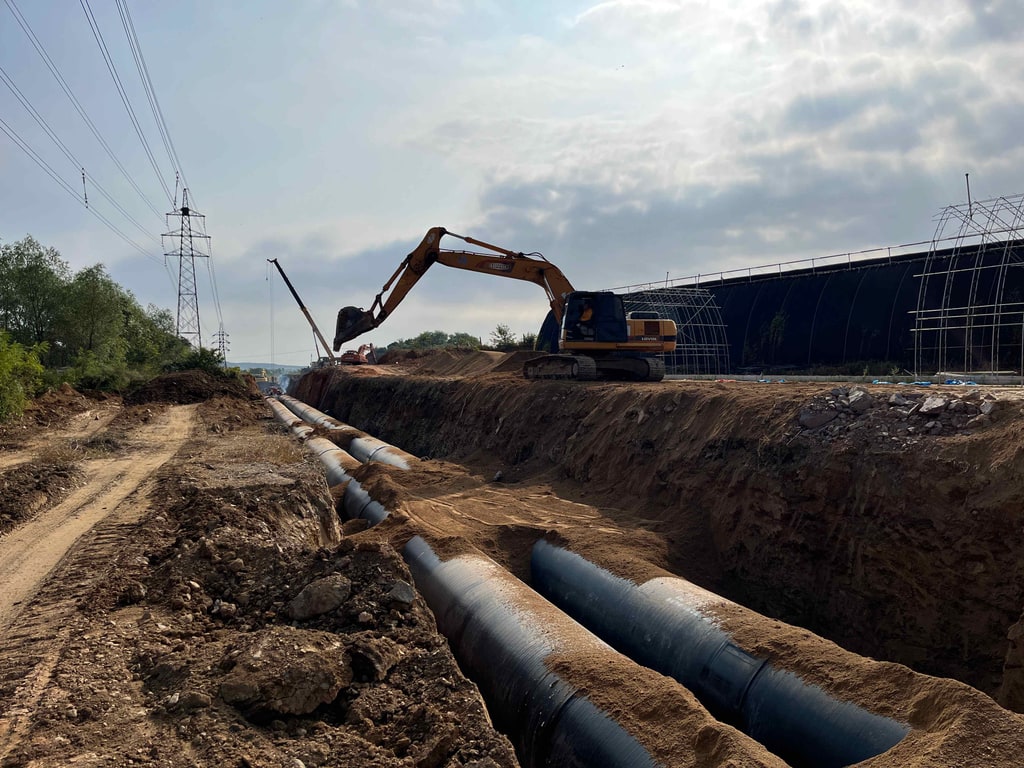

Выбор сроков засыпки после монтажа изоляционных труб

Когда можно засыпать изоляционную трубу после установки? Это не так просто, как «залить после сварки». Если неправильно выбрать время для засыпки, предыдущие сварочные, дефектоскопические и ремонтные работы могут оказаться напрасными.

Работы, которые необходимо выполнить перед засыпкой, включают в себя: сварку стальных труб, неразрушающий контроль сварных швов, гидравлические испытания под давлением, заделку изоляции стыков и проверку герметичности заплаты. Эти процессы имеют строгую последовательность – сначала должны быть выполнены сварка и дефектоскопия, а затем проводятся гидравлические испытания. Только после прохождения испытания можно производить изоляцию стыков. Если сначала выполняется изоляция, а затем проверяется давление, то при обнаружении протечек в сварном шве изоляционный слой придется снимать и переделывать.

Гидростатические испытания оказывают наибольшее влияние на время обратной засыпки. Давление испытания на прочность в 1,5 раза превышает расчетное давление. Если в течение 10 минут стабильного давления нет утечек или деформаций, изделие считается квалифицированным. Во время испытания под давлением трубопровод обнажается, что позволяет легко наблюдать за наличием утечек в сварных швах и теле трубы. Если засыпать заранее, место протечки не будет видно. После прохождения испытания под давлением накопившуюся воду необходимо слить из самой нижней точки сливного клапана.

После завершения заделки изоляции шва необходимо провести испытание на герметичность. Просверлите отверстия во внешней защитной трубке соединения и заполните их воздухом или азотом под давлением 0,02 МПа и проверьте наличие пузырьков мыльной водой. Только после прохождения этого испытания можно проводить засыпку.

Сама засыпка также имеет свои особенности. Расстояние 300 мм от низа трубы до верха трубы следует засыпать мелким песком или просеянным грунтом с размером частиц менее 10 мм и уплотнить вручную слоями, толщина каждого слоя не должна превышать 200 мм. Засыпка осуществляется с обеих сторон трубы симметрично и одновременно, при этом перепад высот между засыпками с одной стороны не должен превышать 200 мм. Механическую засыпку можно использовать только в том случае, если высота верха трубы превышает 300 мм. Мелкую почву или песок следует использовать на расстоянии не более 500 мм от верха трубы. Нецелесообразно выполнять засыпку слишком рано или слишком поздно – если слишком рано, то проверки, которые следует провести, не будут завершены, а если слишком поздно, то труба может быть повреждена при длительном воздействии.
