Стандартная основа для ямочного ремонта и перекрытия длины теплоизоляционных труб

Длина нахлеста наружной защитной трубы на стыке изоляционной трубы определяется не случайно, она четко оговорена в стандарте. Эта длина напрямую определяет уплотняющий эффект пластыря.

В соответствии с положениями GB/T 50538-2020 «Технический стандарт для антикоррозионного изоляционного слоя подземных стальных трубопроводов», когда защитный слой заделан, когда конец имеет водонепроницаемую конструкцию без колпачка, перекрытие между термоусадочной лентой и защитным слоем изоляционной трубы не должно быть менее 100 мм; когда конец имеет водонепроницаемую конструкцию колпака, термоусадочная лента должна закрывать водонепроницаемую крышку, а перекрытие с защитным слоем изоляционной трубы должно быть не менее 80 мм. Окружное перекрытие должно располагаться в верхней части трубы, а ширина перекрытия не должна быть менее 80 мм.

Нахлест между заплаточной формой и защитным слоем также имеет требования и не должен быть менее 100 мм. Если для ремонта стыков используются электронагревательные муфты, ширина нахлеста на защитный слой изоляционной трубы не должна быть менее 100 мм. Эти правила не являются произвольными – если перекрытие слишком короткое, площадь уплотнения недостаточна, и его легко расколоть и может попасть вода; если перекрытие будет слишком длинным, стоимость материала и сложность строительства возрастут. Два значения 100 мм и 80 мм являются разумными значениями, проверенными инженерной практикой.

Значение длины нахлеста заключается в обеспечении надежности уплотнения. Поверхность перекрытия между термоусадочной лентой или электронагревательной муфтой и внешней защитной трубой является ключевой частью ремонта и герметизации. Если длина перекрытия недостаточна, термоусадочная лента легко оторвется за счет термического расширения и сжатия в процессе эксплуатации трубопровода, и в место соединения перекрытия начнут просачиваться грунтовые воды. Чем длиннее поверхность перекрытия, тем надежнее уплотнение и тем сильнее способность противостоять тепловому смещению.

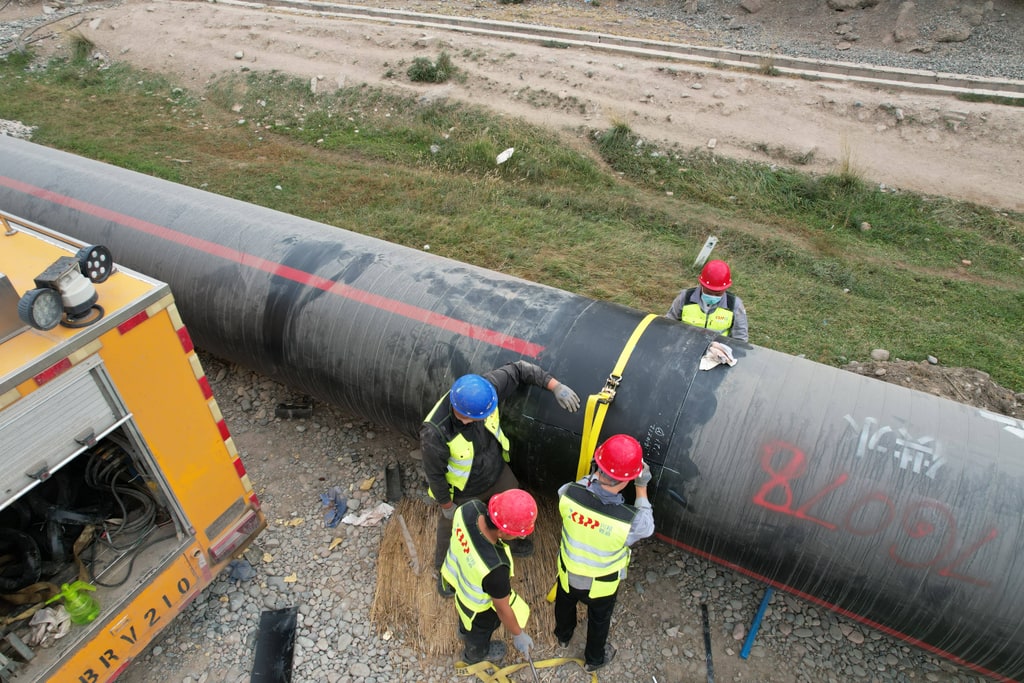

Контроль длины перекрытия во время строительства в основном обеспечивается за счет двух аспектов: во-первых, выбора термоусадочной ленты или электронагревательной муфты, характеристики которых соответствуют наружному диаметру наружной защитной трубы; во-вторых, при строительстве следить, чтобы термоусадочная лента усаживалась равномерно и клей-расплав равномерно переливал с края. Стандарт прописывает длину перекрытия в положениях, чтобы сделать этот ключевой параметр обоснованным.
